木工侧孔机数控系统

该系统采用EZ-20E控制器,搭配AX412Pc运动接口卡,具有数控CNC功能,可满足复杂加工要求,已广泛应用于板式家具侧打孔设备。

特点


硬件配置

名称型号技术参数是否标配
经济型控制器EZ-20E

7寸:主频600MHz,128M内存,Wince7.0系统

10.2寸:主频1.0GHz,512M内存,Wince7.0系统

标配
运动接口卡EZ-AX412Pc

3路轴控接口、1路手持脉冲接口、

数字量24路输入16路输出、

2路模拟量输入、2路模拟量输出

二选一
EZ-AX512Pc

4路轴控接口、1路手持脉冲接口、

数字量24路输入16路输出、

2路模拟量输入、2路模拟量输出

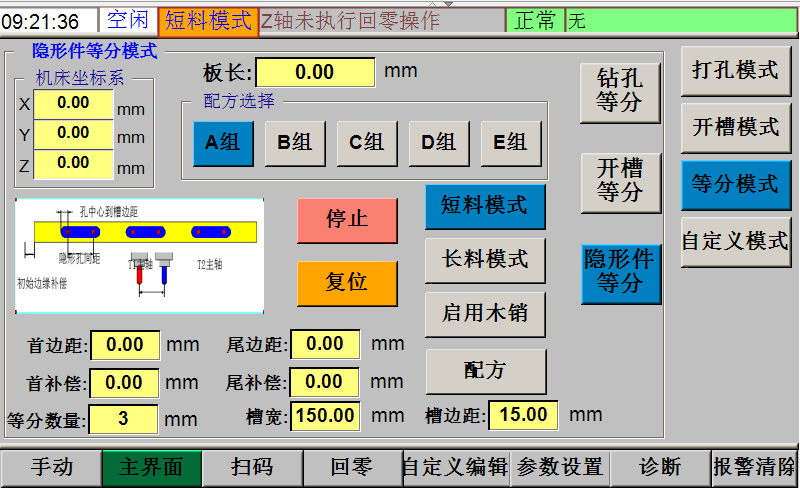

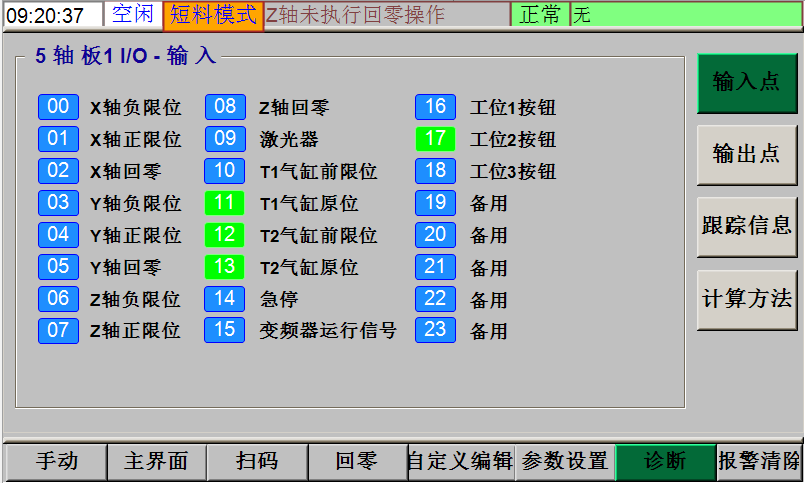

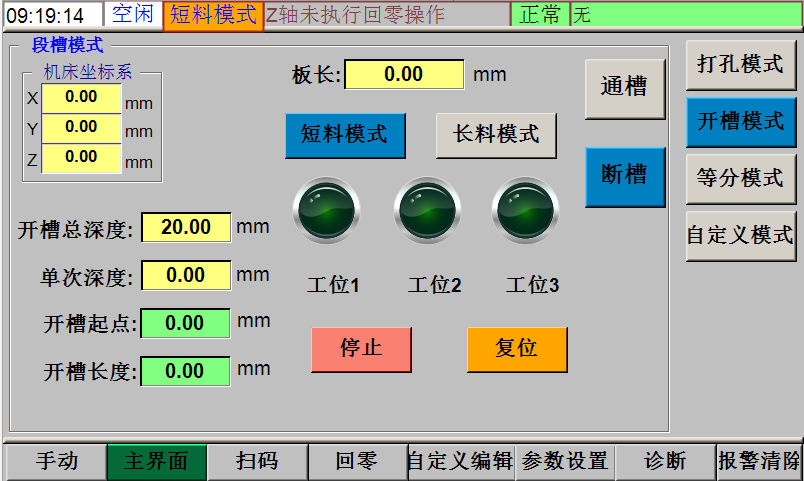

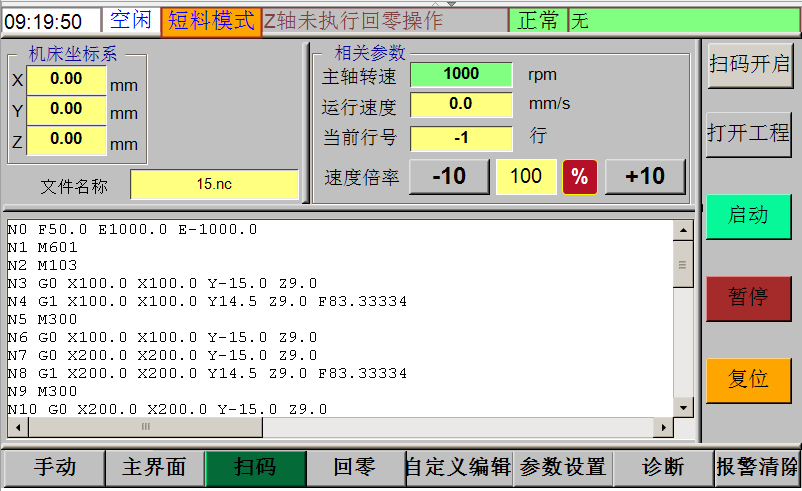

软件界面

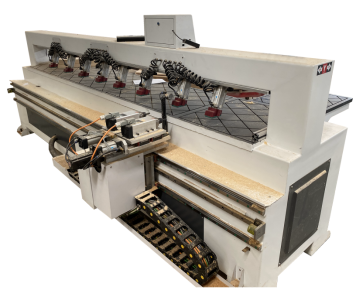

外观示例
