木工开料机数控系统
该系统采用EZ-601控制器，搭配EZ-DM3224c远程I/O模块，具有数控CNC功能，可满足复杂加工要求，已广泛应用于板式家具开料，开孔、木门雕刻等设备。特点
系统优势：采用高实时性内核，采用EtherCAT总线架构，可扩展性强
人机交互：基于Windows的人机交互，操作方便
加工效率：对加工轨迹进行路径规划，提高加工效率
调试方便：集成木工开料相关加工工艺
互联互通：预留ERP通信接口，可以实现ERP，生产数据采集系统的快速对接
支持手轮引导、手轮倒行
支持用户手动编辑开槽钻孔图形
硬件配置
名称 | 型号 | 技术参数 | 是否标配 |
智能型控制器 | EZ-601 | 4核处理器、主频2.0GHz,内存4G，硬盘SSD64G | 标配 |
EtherCAT 远程I/O模块 | EZ-DM3224c | 2路模拟量输出、32路输入、24路输出、 1路编码器输入 | 标配 |
手持脉冲发生器 | PE503 | 5V供电手持脉冲发生器、支持3轴操作 | 选配 |
软件配置
名称 | 版本号 | 功能 |
木工开料机系统 | V1.0 | 3轴数控系统，适用用于4工序开料机 |
V2.0 | 3轴数控系统，适用于单主轴排式换刀、转盘换刀 | |
V3.0 | 4轴数控系统，适用于双主轴排式换刀、转盘换刀、 拉米诺加工 |

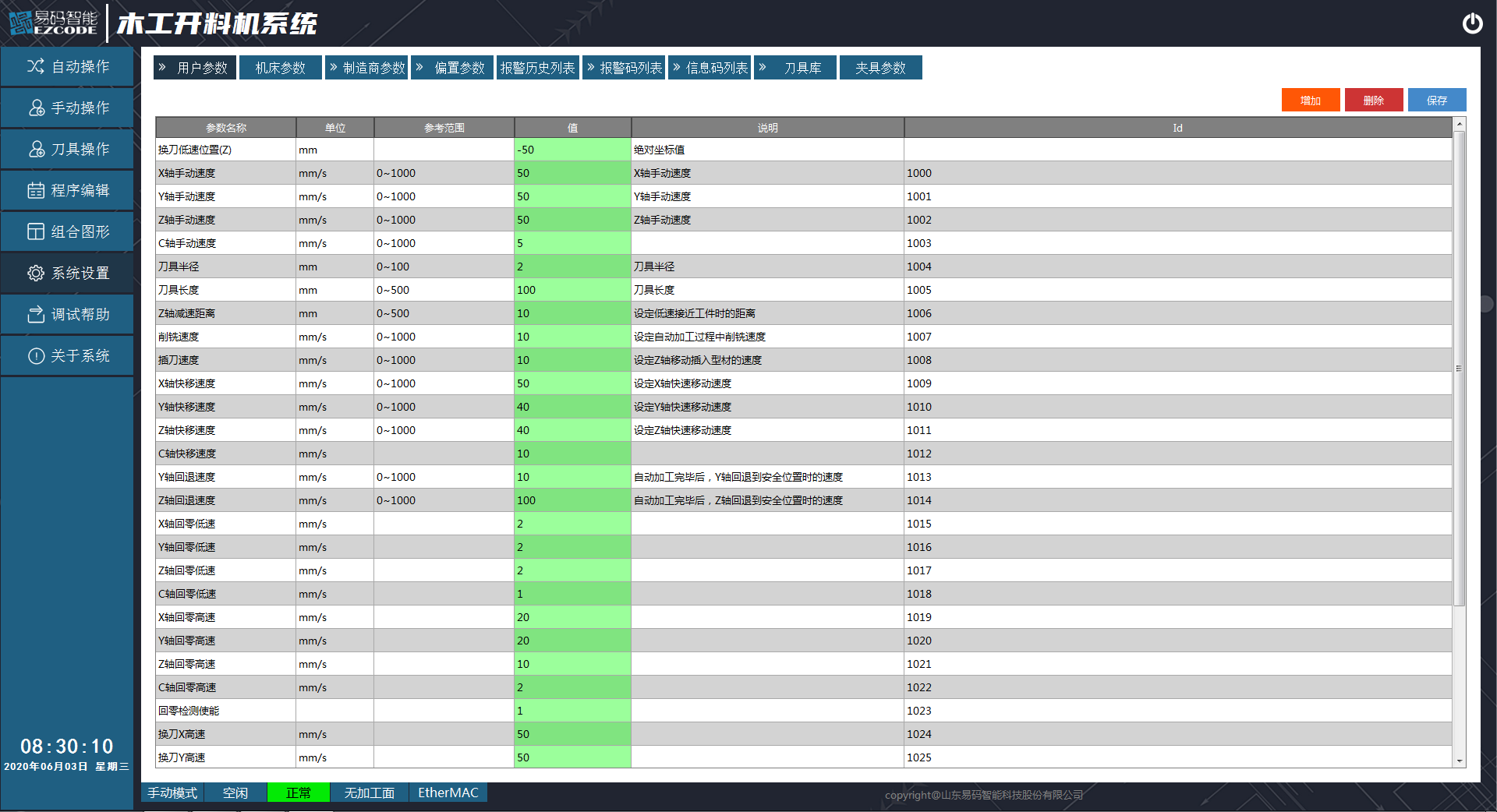

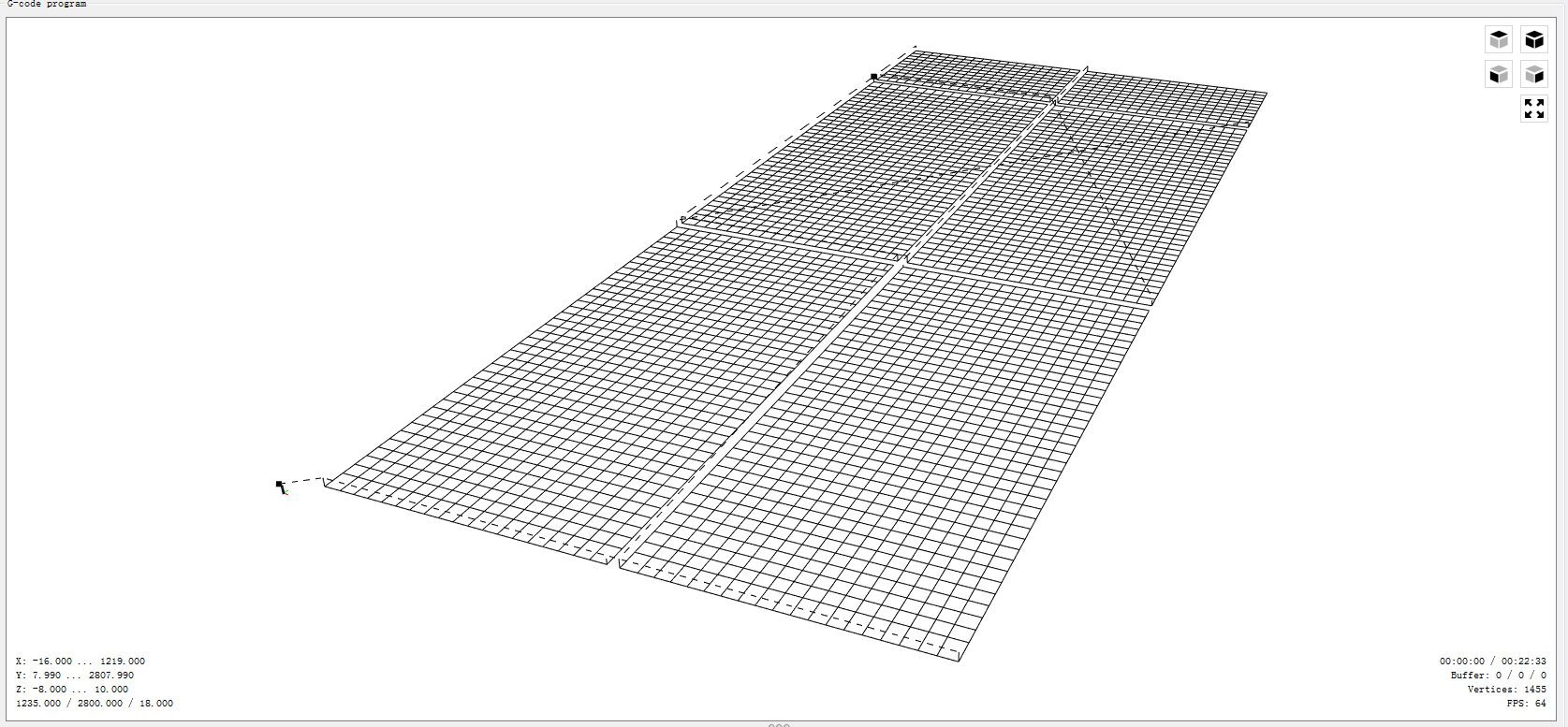

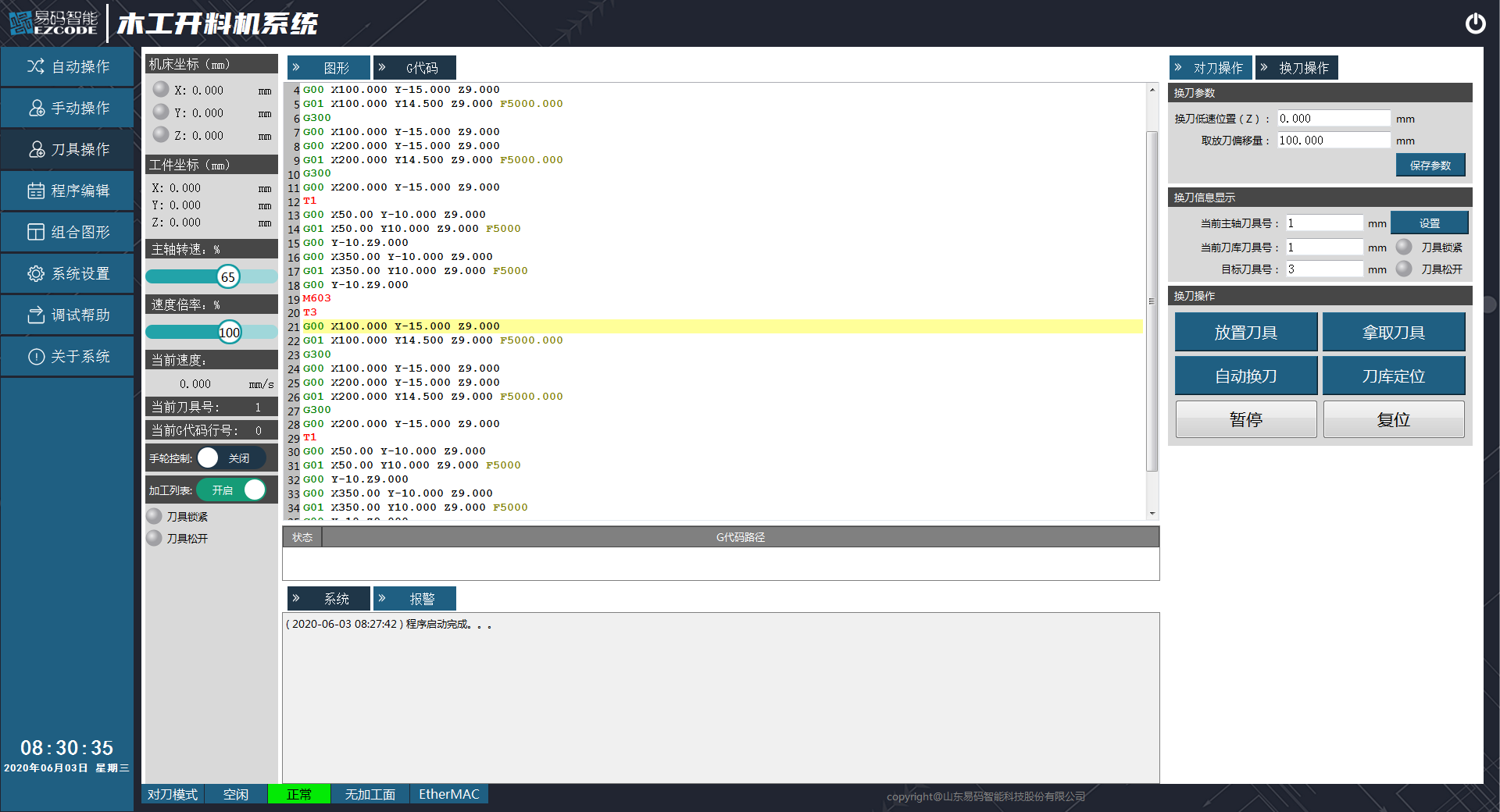

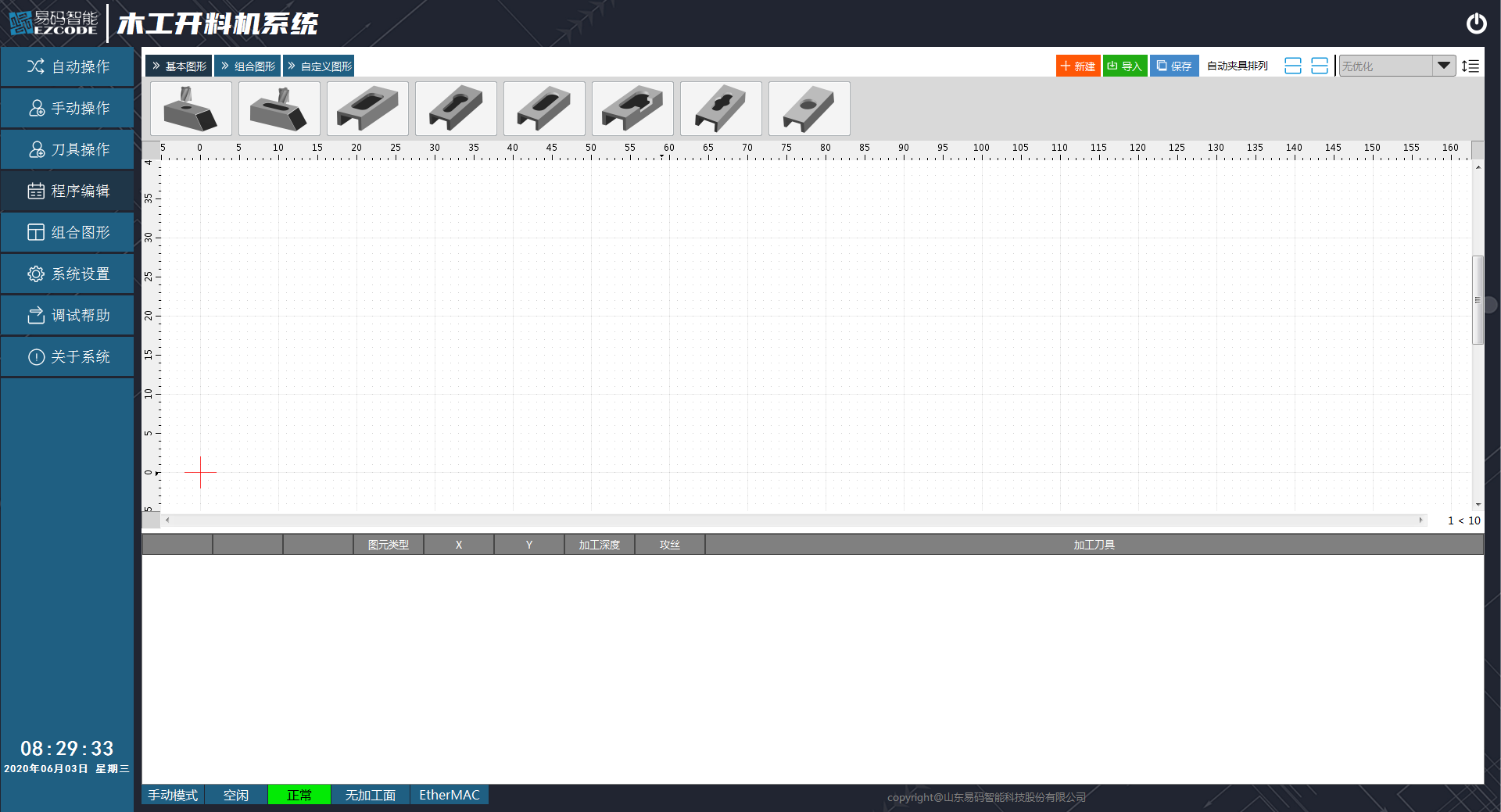

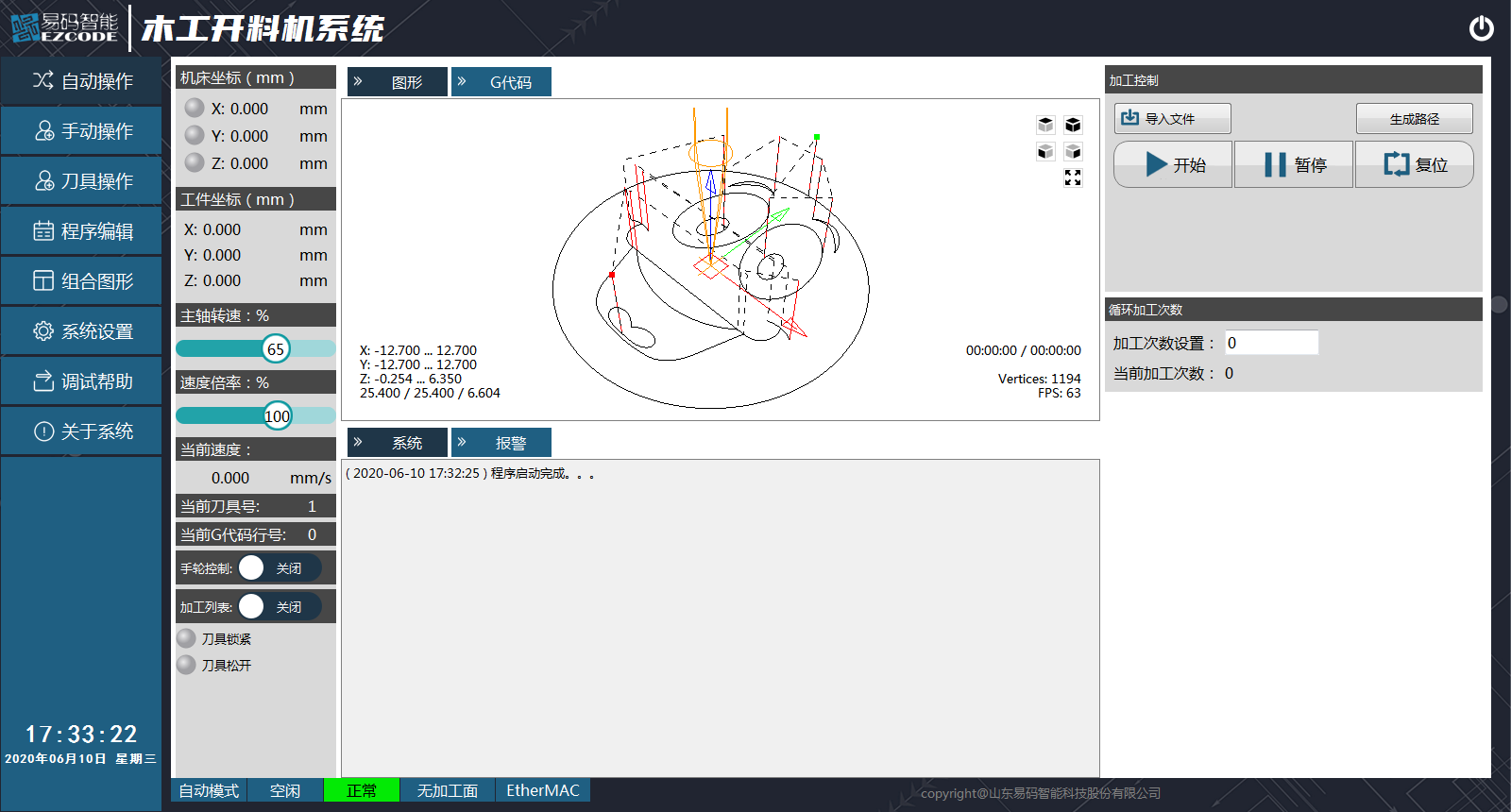

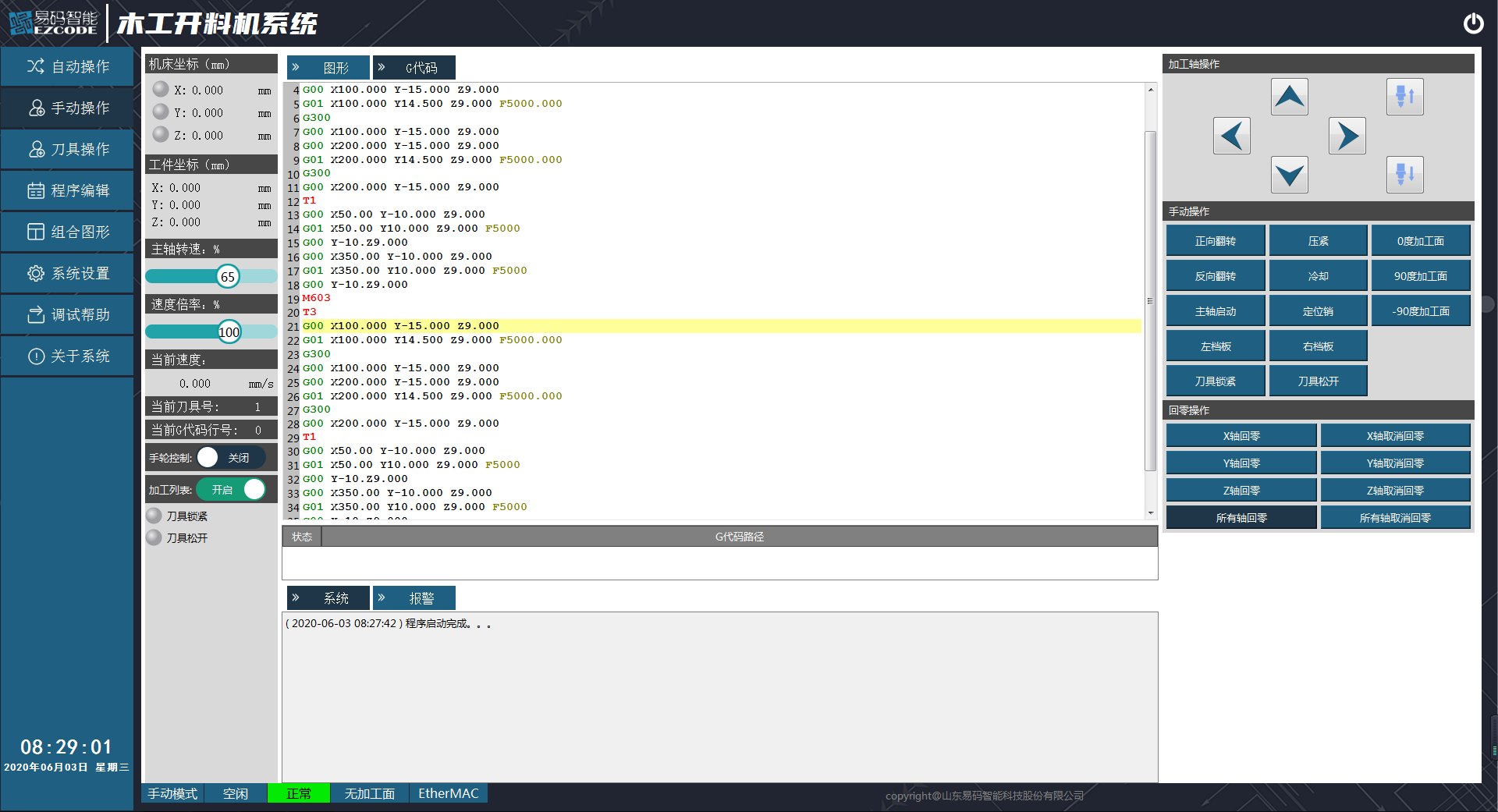

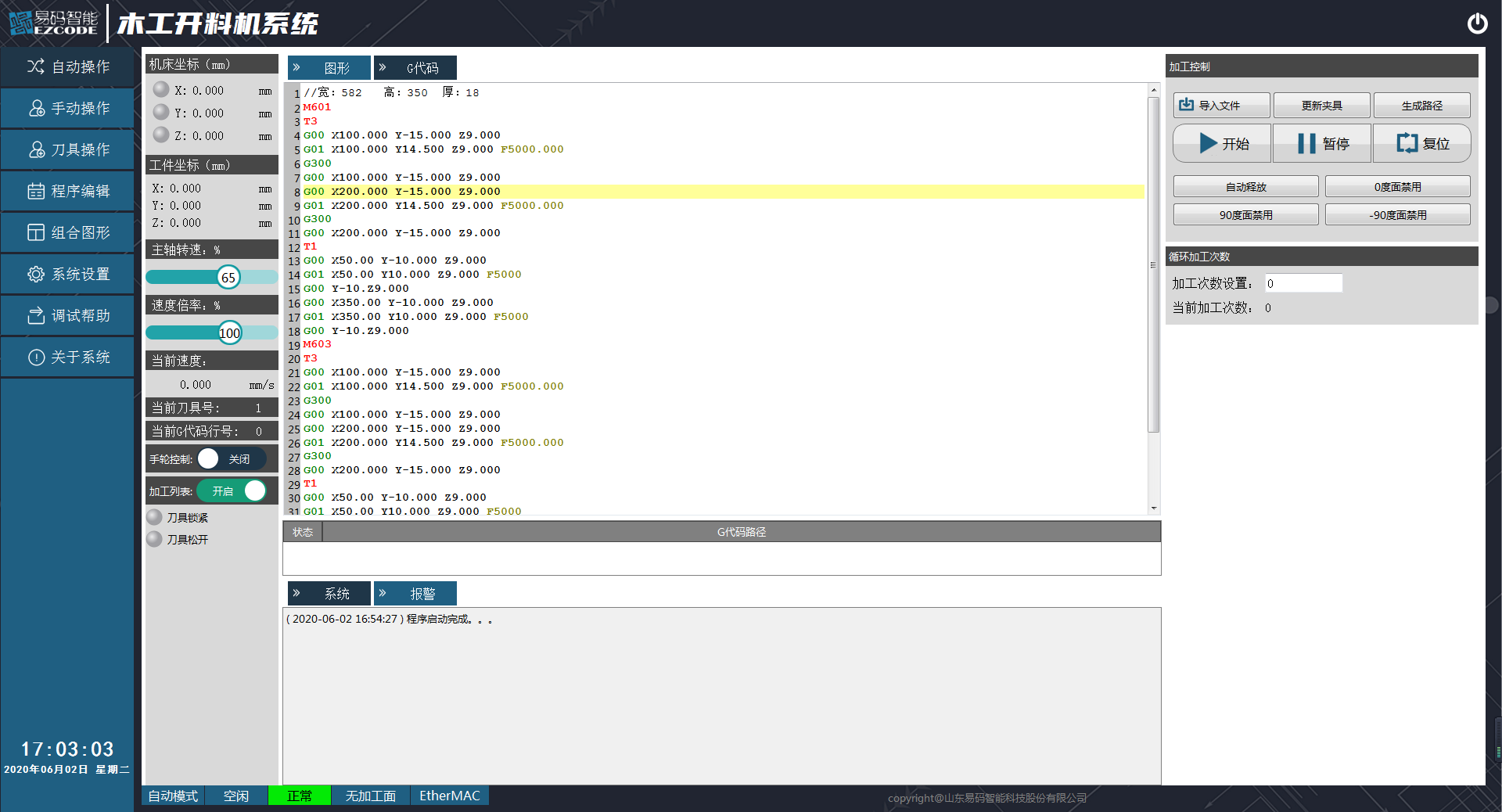

系统界面

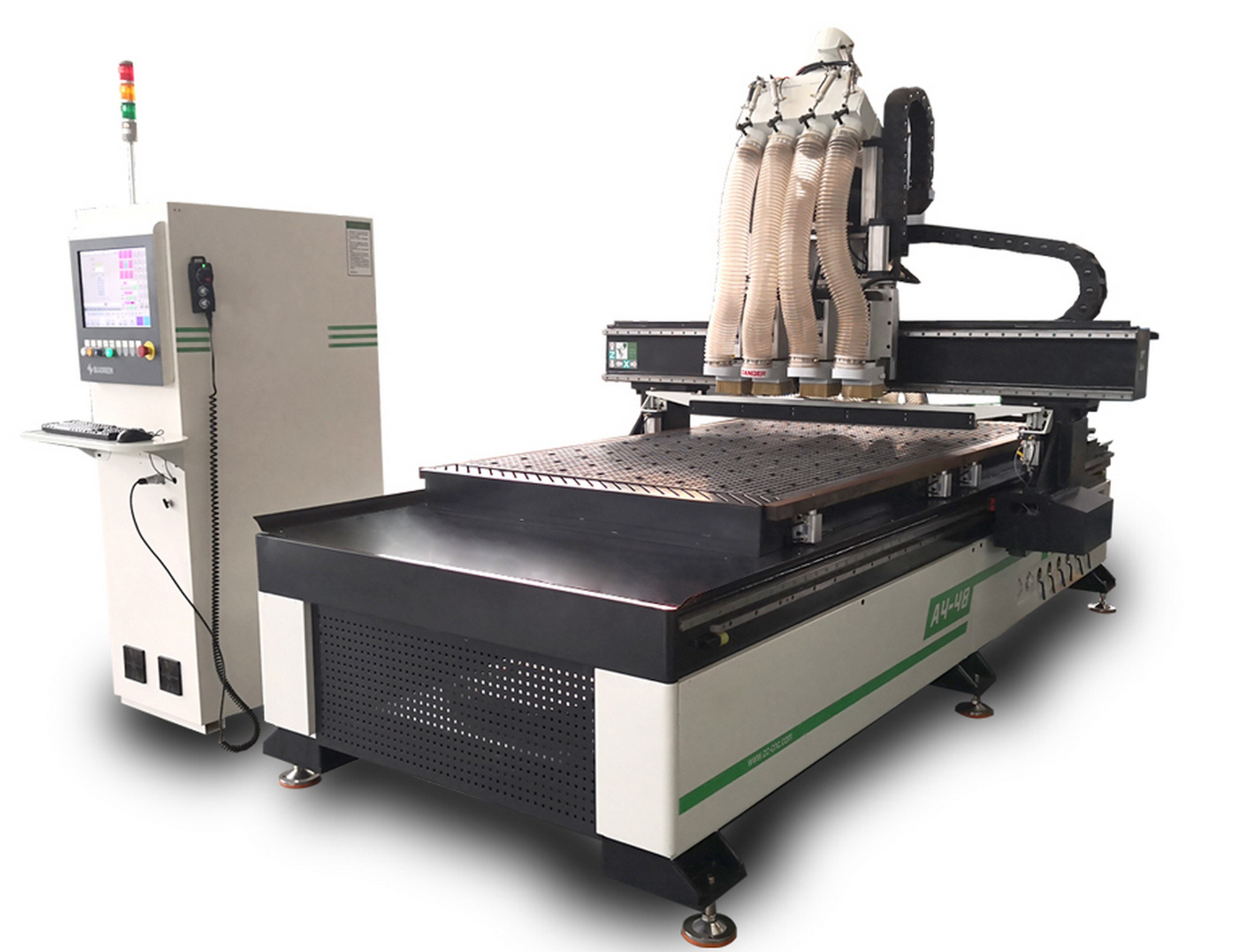

外观示例
