铝型材三面数控铣系统 - 专用控制系统


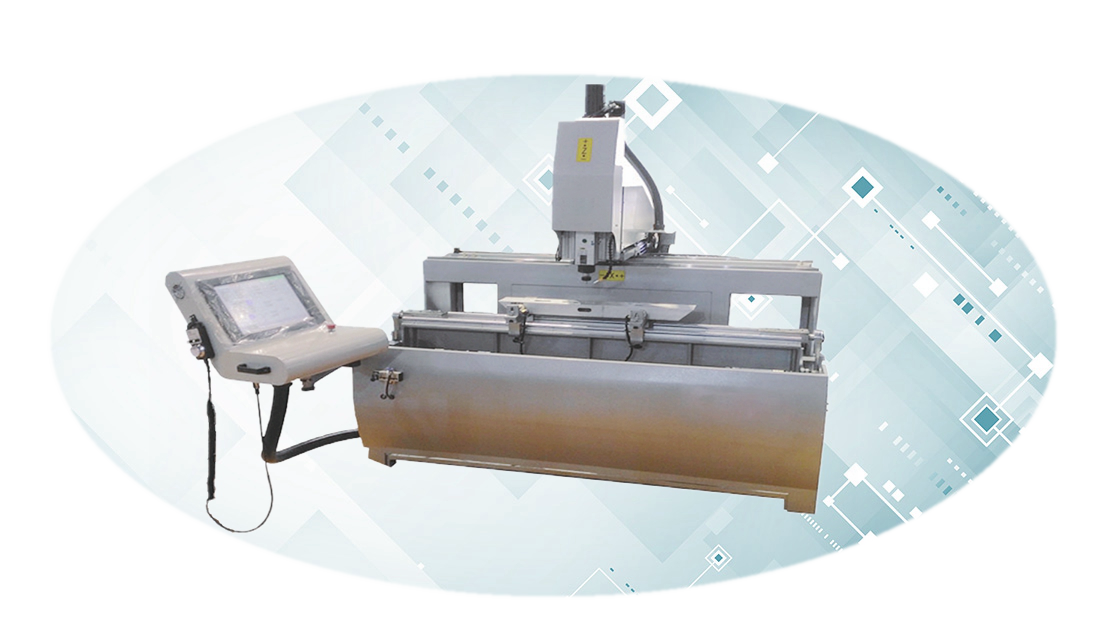

概述

该系统采用EZ-20E控制器，搭配AX412Pe运动接口卡，具有数控CNC功能，可满足复杂加工要求，已广泛应用于幕墙、门窗锁具的钻铣加工设备。

基本规格

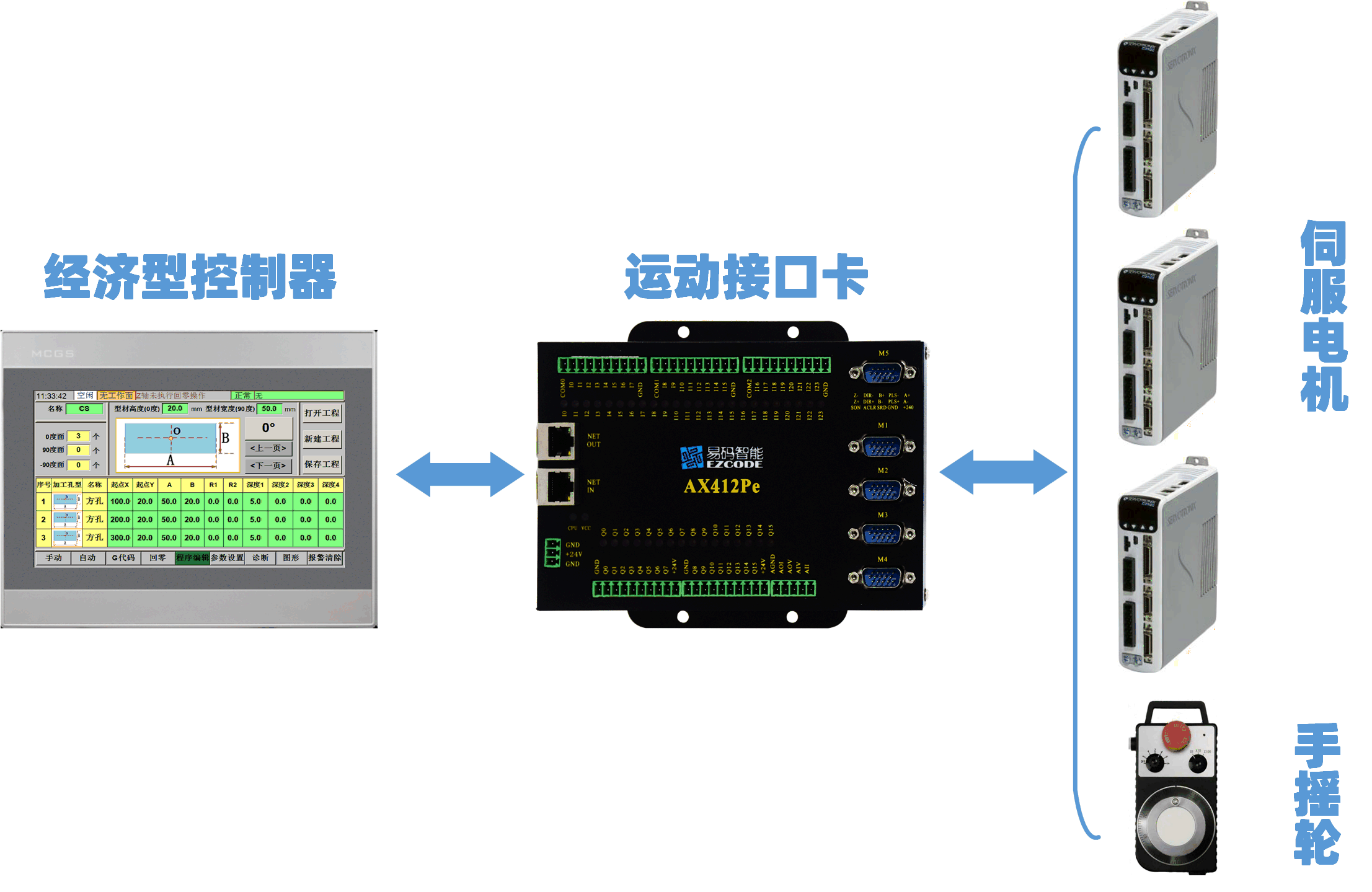

硬件架构


硬件配置

名称	型号	技术参数	是否标配
经济型控制器	EZ-20E	7寸：主频600MHz，128M内存，Wince7.0系统 10.2寸：主频1.0GHz，512M内存，Wince7.0系统	标配
运动接口卡	EZ-AX412Pe	3路轴控接口、1路手持脉冲接口、数字量24路输入16路输出、 2路模拟量输入、2路模拟量输出	二选一
运动接口卡	EZ-AX512Pe	4路轴控接口、1路手持脉冲接口、数字量24路输入16路输出、 2路模拟量输入、2路模拟量输出	二选一
手持脉冲发生器	PE503	5V供电手持脉冲发生器、支持3轴操作	选配

软件配置

名称	版本号	功能	是否标配
数控铣系统 (单主轴)	V3.8.1	3轴数控铣系统，工作台翻转采用气缸翻转方式、G代码	三选一
数控铣系统 (单主轴)	V4.8.1	4轴数控铣系统，工作台翻转采用伺服翻转方式、G代码
数控铣系统 (双主轴)	V3.9.1	3轴数控铣系统，工作台翻转采用气缸翻转方式、G代码、双主轴

功能

v 采用图形化和参数的编程方法，简化编程操作。

v 用户对工艺文件可以进行读取、保存和再次编辑操作。

v 支持4种气缸翻转方式或者伺服翻转，满足不同翻转机构要求。

v 支持G代码编程操作。

v 支持锁孔组合编辑操作，简化套锁编辑操作。
