该控制系统分为寻迹吸墨控制系统和视觉对版自动校正系统。

寻迹吸墨系统，该控制系统具有如下功能：

l  可以识别AutoCAD 中的DXF格式文件，通过图形编辑界面可以对吸墨线条进行选取；

l  用户可以调节工件坐标系的原点位置来调节系统的入刀点位置，入刀点支持延长切入和移出的功能；

l  读取文件后，在程序中可以显示导入的轨迹路径。

l  用户可以通过设置工件坐标系与机床坐标系的偏置参数来实现生成轨迹的偏移调整。

l  系统支持刀具半径补偿功能。

l  网版与CAD图形之间的位置标定可以通过CAD图形中的吸墨头位置和实际位置坐标相对应，快速对版。

自动对版系统具有如下功能：

l  系统采用1个固定相机和1个移动相机的方式，实现玻璃与网版之间位置校正，Mark点与CAD图形之间的位置校正。

l  系统可以自动保存对版中的模型参数，方便下次对版。

l  友好的人机界面可以自动显示匹配的玻璃和网版轮廓。

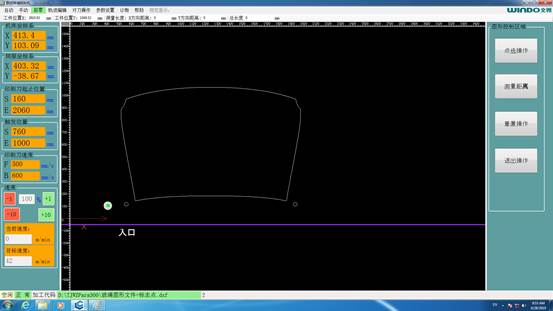

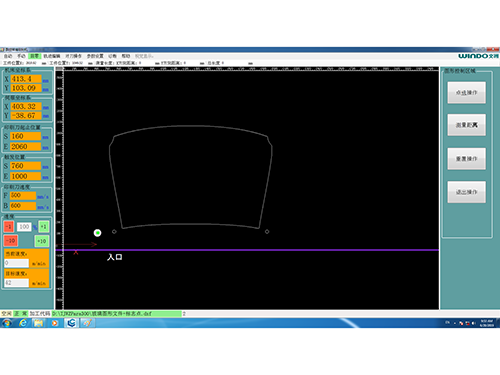

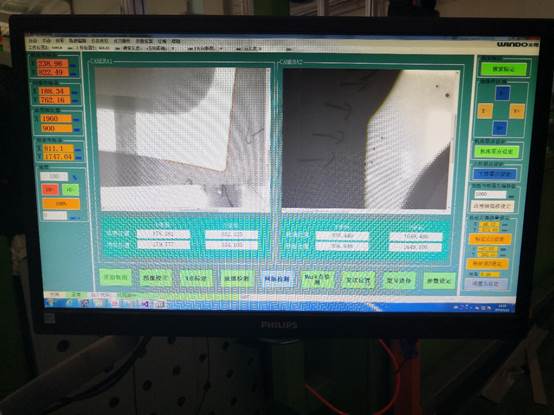

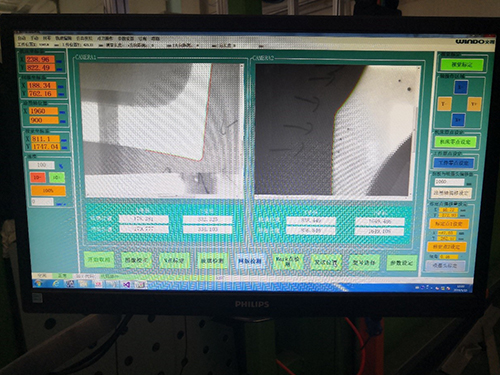

现场界面图片如下：
